COMAP 7359GG2634 Gas Verloop met Moer 26-3/4 Pers x Knel
Artikelnummer: COMAP106COMAP 7359GG2634 Gas Verloop met Moer 26-3/4 Pers x Knel
Omschrijving
Metalen persfittingen voor multi-layer Multiskin gas buizen.
- Een serie metalen persfittingen voor buisafmetingen van 16 tot 32mm
- Compatibel met persbekken met een TH, H of U profiel.
- Visu-Control ring voor een directe controle op het al dan niet geperst zijn.
- De fittingen hebben een laag drukverlies.
Prestaties
- Persverbindingen kunnen in zeven seconden worden gemaakt zonder de risico’s door het verhitten tijdens solderen.
- Multiskin persfittingen zijn compatibel met persbekken met een TH, H of U profiel van verschillende gereedschapsfabrikanten.
- Verbeterd inwendig design met een lager drukverlies.
Veiligheid
- Verwijderbare Visu-Control® ring voor een directe visuele en tastbare controle op het al dan niet geperst zijn van de fitting.
- De “Leak before Press” functie zorgt ervoor, dat een niet geperste fitting lekt tijdens het uitvoeren van een druktest.
- Beschermkap om het binnendringen van vuil te voorkomen.
Algemene classificatie data
- Etim GroupFittingen, flenzen en koppelingen voor buizen
- Etim ClassFitting met 2 aansluitingen
- Product NameSKINPR GAS- RECHTE KOPP. - PRESS x WARTELM - 26x3-3/4"
- MerkCOMAP
- Product TypeMultiSkin Metallic Press Gas
Classificatie Attributen
- Materiaal aansluiting 1Messing
- Kwaliteitsklasse aansluiting 1Overig
- OppervlaktebeschermingVertind
- Oppervlaktebescherming aansluiting 1Vertind
- OppervlaktebehandelingOnbehandeld
- Oppervlaktebehandeling aansluiting 1Onbehandeld
- Materiaal aansluiting 2Messing
- Kwaliteitsklasse aansluiting 2Overig
- Oppervlaktebescherming aansluiting 2Vertind
- Oppervlaktebehandeling aansluiting 2Geschuurd
- VormRecht
- Model1-delig
- Bochthoek0 Hoekgraden
- Bochtstraal0 Millimeter
- VerlopendNee
- ExcentrischNee
- SysteemgebondenJa
- Nom. diameter aansluiting 1DN 20
- Uitwendige buisdiameter aansluiting 126 Millimeter
- Wanddikte aansluiting 13 Millimeter
- Wanddikte aansluitleiding, aansluiting 13 Millimeter
- Aansluiting 1Persmof
- Contourcode aansluiting 1TH
- Nom. diameter aansluiting 23/4" (20)
- Uitwendige buisdiameter aansluiting 219.05 Millimeter
- Wanddikte aansluiting 23 Millimeter
- Wanddikte aansluitleiding, aansluiting 23 Millimeter
- Aansluiting 2Binnendraad cilindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
- ContourcodeOverig
- Contourcode aansluiting 2Overig
- Hoofdkleur fittingGrijs
- Norm flensOverig
- Druktrap klasse flens (ANSI)Overig
- Druktrap klasse flens (PN)Overig
- Druktrap klasse flens (JIS)Overig
- Druktrap klasse flens (BS)Overig
- Materiaal afdichtingGehydroneerd nitril rubber (HNBR)
- Met stootnok/-randJa
- Zeta-waarde0
- Hoge treksterkteNee

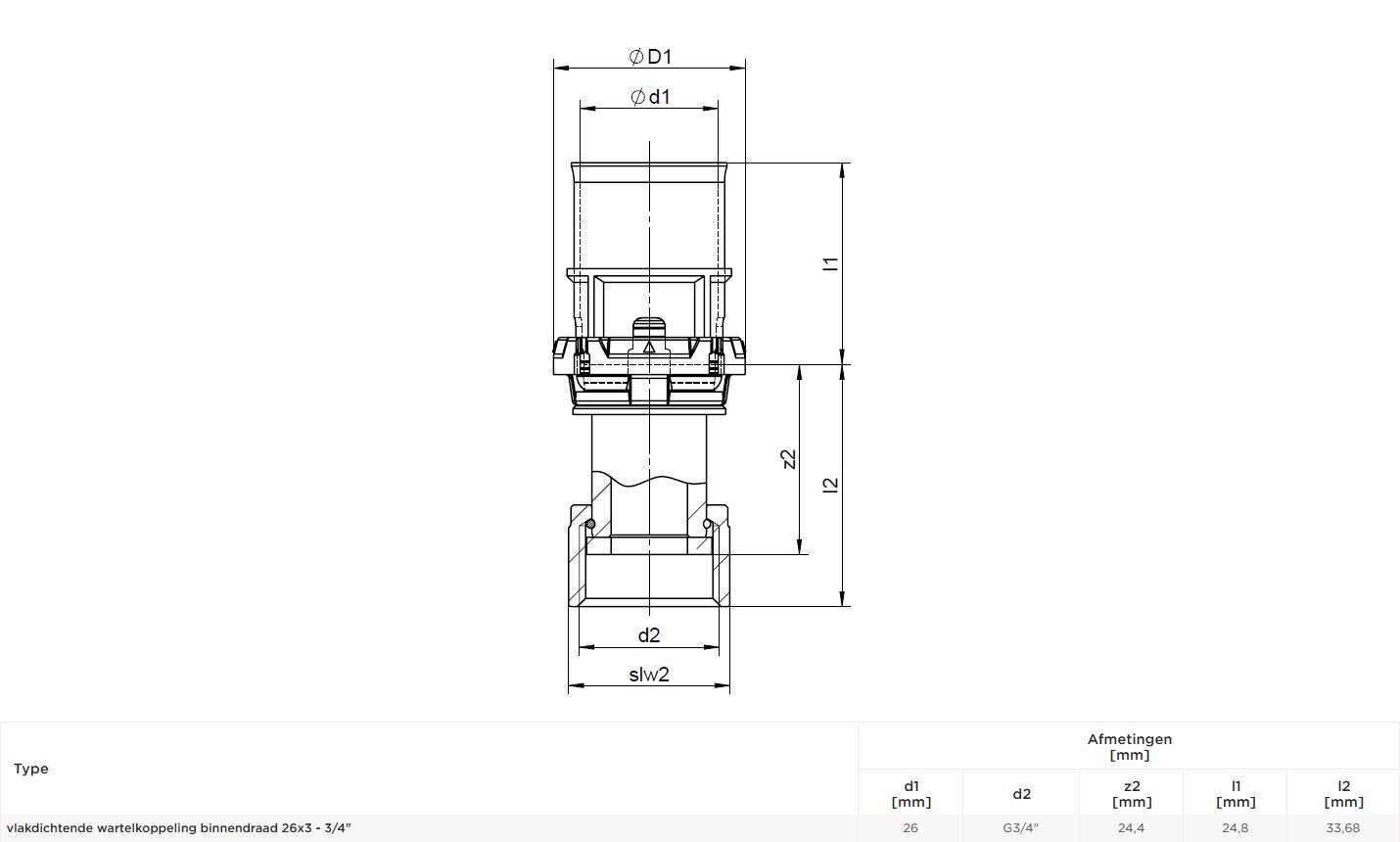

- Lengte58.48 Millimeter
- Min. mediumtemperatuur (continu)0 Graden Celsius
- Lengte aansluiting 124.8 Millimeter
- Max. mediumtemperatuur (continu)60 Graden Celsius
- Werkende lengte aansluiting 130 Millimeter
- ZelfdichtendJa
- Lengte aansluiting 233.68 Millimeter
- Werkende lengte aansluiting 224.4 Millimeter
- Sleutelwijdte0 Millimeter
- Sleutelwijdte wartel0 Millimeter
- Aandraaimoment30 - 30 Nm
- Mediumtemperatuur (continu)0 - 110 °C
- Max. werkdruk bij 20°C10 bar
- Gastec QANee
- Max. bedrijfsdruk bij max. medium temperatuur10 bar
- KIWA-keurJa
- Met thermische isolatieNee
- RingstijfheidsklasseOverig
- Standard Dimension Ratio (SDR)0
- Met pakkingenNee
- VdS keurNee
- AfgedoptNee
- DVGW-keurJa
- Met aansluitingsindicatorNee
- Met aftapperNee
- Met ontluchterNee
- FM keurNee
- LPCB keurNee
- ULC keurNee
- UL-keurNee
- DIN-CERTCO certificaatNee
- VdS keurNee
- Met TUV goedkeuringNee
- DVGW-keur voor gasJa
- DVGW-keur voor waterJa
- Gecertificeerd volgens NF 545Ja
- KIWA-keurJa
- Gastec QANee
- KOMO-keurJa
- Gastec QA - KE 214 (H2)Nee
- Type goedkeuring volgens BBR / EKSNee
